工具研削盤（松澤精工株式会社）
手動操作の気楽さとNC操作のメリットを共存
難しいプログラム不要。簡単にエンドミルの溝、面取りカッター等の研削ができる。ワークのデータは200個迄入力が可能で便利！
少量のワークでも採算の合うローコスト・省スペース化！

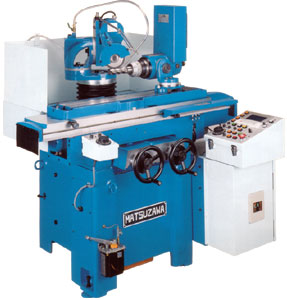

本機は直線及びねじれ刃の溝研削を主目的にしたNC工具研削盤で、テーブル左右動（X軸）と工作主軸（C軸）がNC制御となり、外周研削の場合には手動となるが、オプションで前後送り軸の自動化ができます。
プログラムを組む必要がありません
独自のソフトにより作業者はワークのデータを入力するだけで簡単に使えるNC工具研削盤です。
一度セットした数値は次回の為に記憶できる
繰り返し再研削の必要のあるワークの数値は200個迄NCが記憶できるので、同じワークの2回目の研削の場合には記憶した前の数値を呼び出すだけで入力の必要がありません。
便利な2個の手動パルスハンドル
本機は右と左の手動パルスハンドルがあり、テーブル送り（X軸）と工作主軸（C軸）がそれぞれ自由に操作できます。
そして右側のハンドルは軸の切替ができ、又右1個のハンドルでX軸とC軸の2軸を同時に動かすことも可能で、その動きの比率を自在に変化させられるのでワークと砥石の位置決めがとても楽です。
自動運転中に手動パルスハンドル（C軸用）で一度入力した切込量（円方向）の調節ができる
仕様（※印はオプション）
| NC制御軸 |
テーブル左右送り（X軸）と工作主軸（C軸）同時2軸制御可能 |
| 最小移動単位（NC軸） |
0.001mm（X軸）及び0.001deg（C軸） |
| 手動パルス発生器2個 |
C軸専用1個・軸切替式1個（X軸とC軸の同時2軸制御システム付） |
| テーブル左右動（Z軸）＜NC制御軸＞ |
移動量400mm・研削送り速度1～3000mm/min・早送り速度6000mm/min |
| テーブル作業面積と旋回角度 |
作業面積130mm×900mm・旋回角度 水平/微動±30度/±15度 |
| 工作主軸（C軸）＜NC制御軸＞ |
研削送り速度1～3000deg/min・早送り速度6000geg/min・最大回転角度±2,147,483deg・割出数2～999 |
| ねじれ角度の範囲 |
＋89.99度～－89.99度 |
| 工作主軸台 |
主軸穴ISO No.50 センター高さ130mm |
| 砥石頭移動量（手動） |
上下動250mm 前後動250mm |
| 砥石軸旋回角度 |
水平旋回二次元・垂直旋回一次元 各360度（※水平360度・垂直±20度） |
| 砥石軸電動機 |
0.75kw-2P・3相（※1.5kw-2P・3相） |
| 砥石軸回転数 |
60HZ2800・3800・6000rpm 50HZ2300・3100・4900rpm |
| クーラントポンプ |
40w3相 |
| 機械の所要床面積 |
1800mm×1600mm |
| 重量 |
約1200kg |
